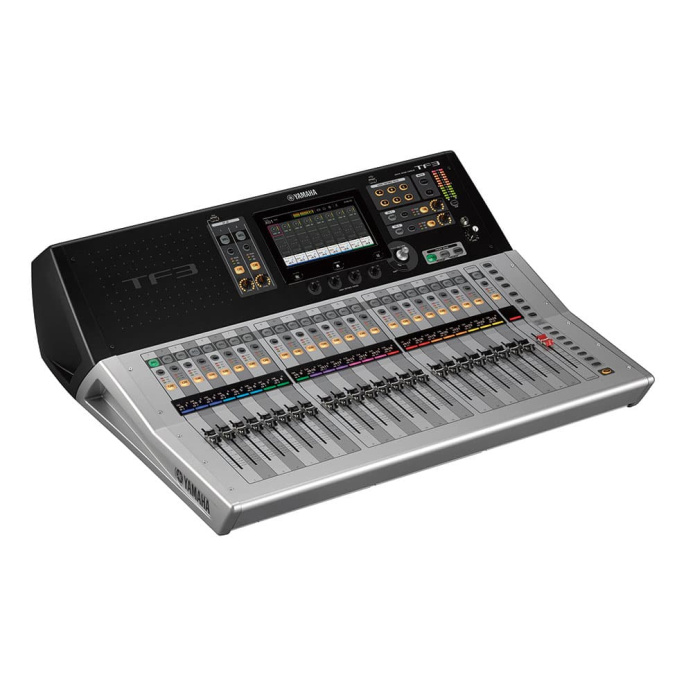

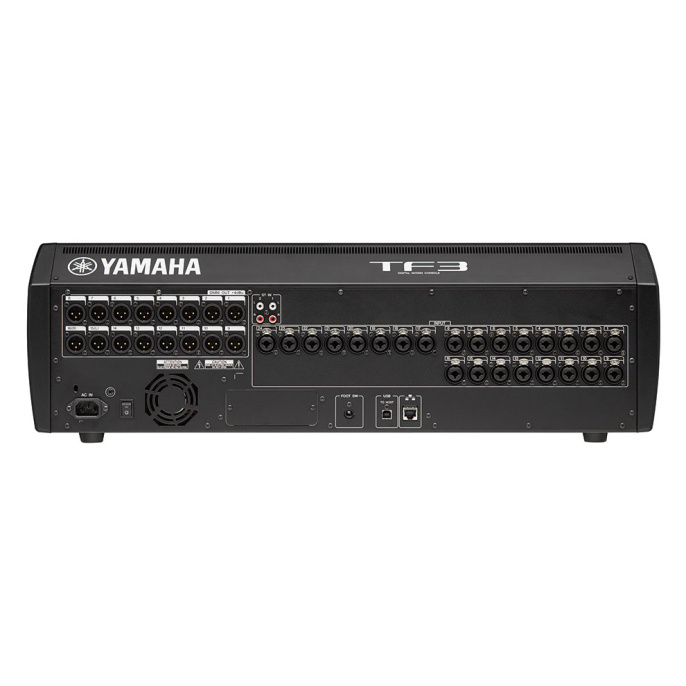

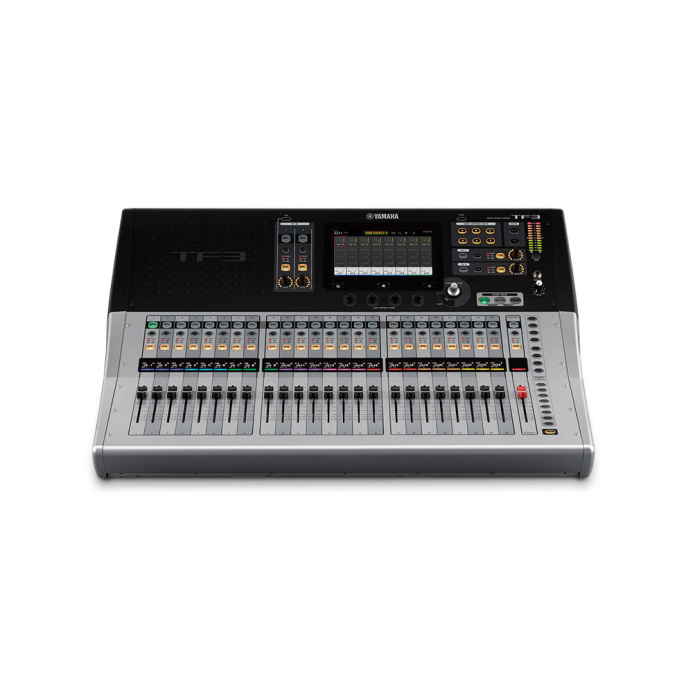

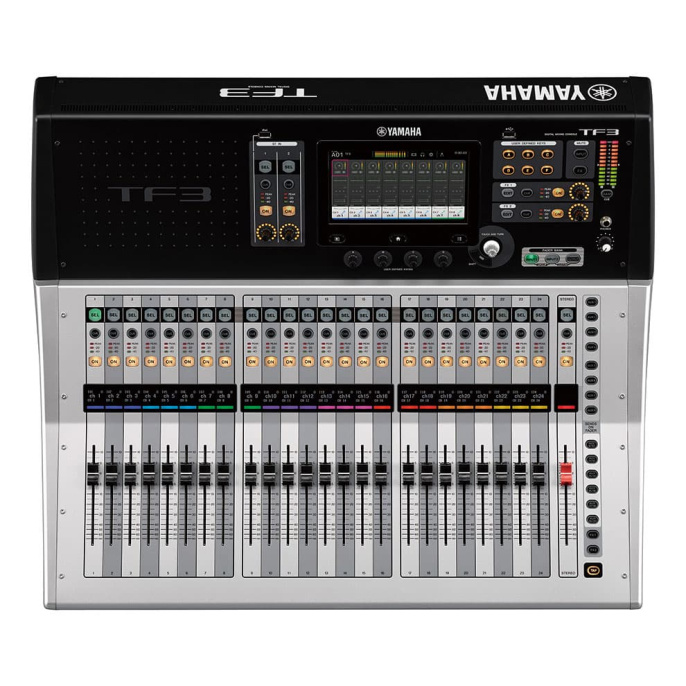

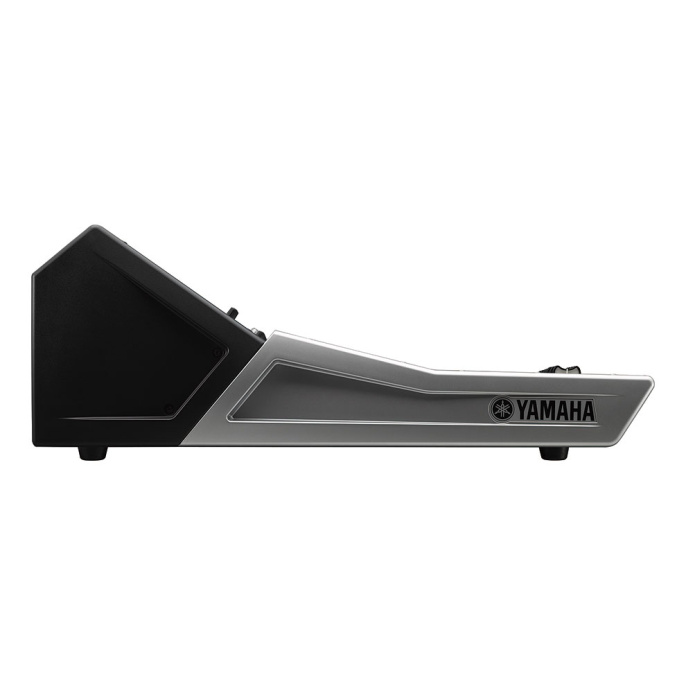

Микшерный пульт Yamaha TF3

Описание

• Конфигурация фэйдеров     24 + 1 (Мастер)

Возможности микширования


• Входные каналы     48 (40 моно + 2 стерео + 2 возврат)
• Шины Aux     20 (8 моно + 6 стерео)
• Стерео шины     1
• Шины Sub     1
• Функции входных каналов: 8 групп DCA

Входы/выходы

• Входы     24 мик/лин (комб. XLR/TRS) + 2 стерео лин. (RCA)
• Выходы     16 (XLR)
• Слоты расширения     1

Встроенный процессор эффектов

• DSP     8 эффектов + 10 GEQ

• Порт USB: USB аудиоинтерфейс 34x34, 2-дорожечная запись на USB-накопитель

Общие характеристики

• Частота дискретизации: Внутр. - 48 кГц
• Задержка сигнала     Менее 2.6 мс, от входа до выхода, частота дискретизации=48 kHz
• Фэйдер     100 мм, моторизированные, разрешение 10-bit, от +10 дБ до –138 дБ, положение –∞ дБ есть у всех фейдеров
• Коэффициент нелинейных искажений     Менее 0.05% 20 гЦ –20 кГц при +4 дБ отн. уровня, на 600 Ом, от входа до выхода OMNI, Gain в положении Min.
• Диапазон воспроизводимых частот     20 Гц - 20 кГц по уровню +0,5 - 1,5 дБ, при +4 дБ отн. уровня на частоте 1 кГц от входа до выхода OMNI
• Динамический диапазон     110 дБ типично ЦА конвертор, 107 дБ типично от входа до выхода OMNI, Gain в положение Min,

Уровень собственного шума


• Эквивалентный шум на входе     -128 дБ отн. уровня эквивалентный шум на входе, Gain в положении Max.
• Остаточный выходной шум     -85 дБ отн. уровня остаточный выходной шум, ST master выключен

• Перекрестные искажения     -100 дБ*, смежные каналы вход/выход OMNI, Gain в положение Min.
• Требования к питанию     100–240 В, 50/60 Гц
• Потребляемая мощность     110 Вт

Габариты

• Ширина     716 мм
• Высота     225 мм
• Глубина     599 мм
• Вес без упаковки     17.0 кг

Характеристики аналоговых входов

Характеристика аналоговых выходов

Характеристики цифровых входов/выходов

Характеристики управления вводом/выводом
